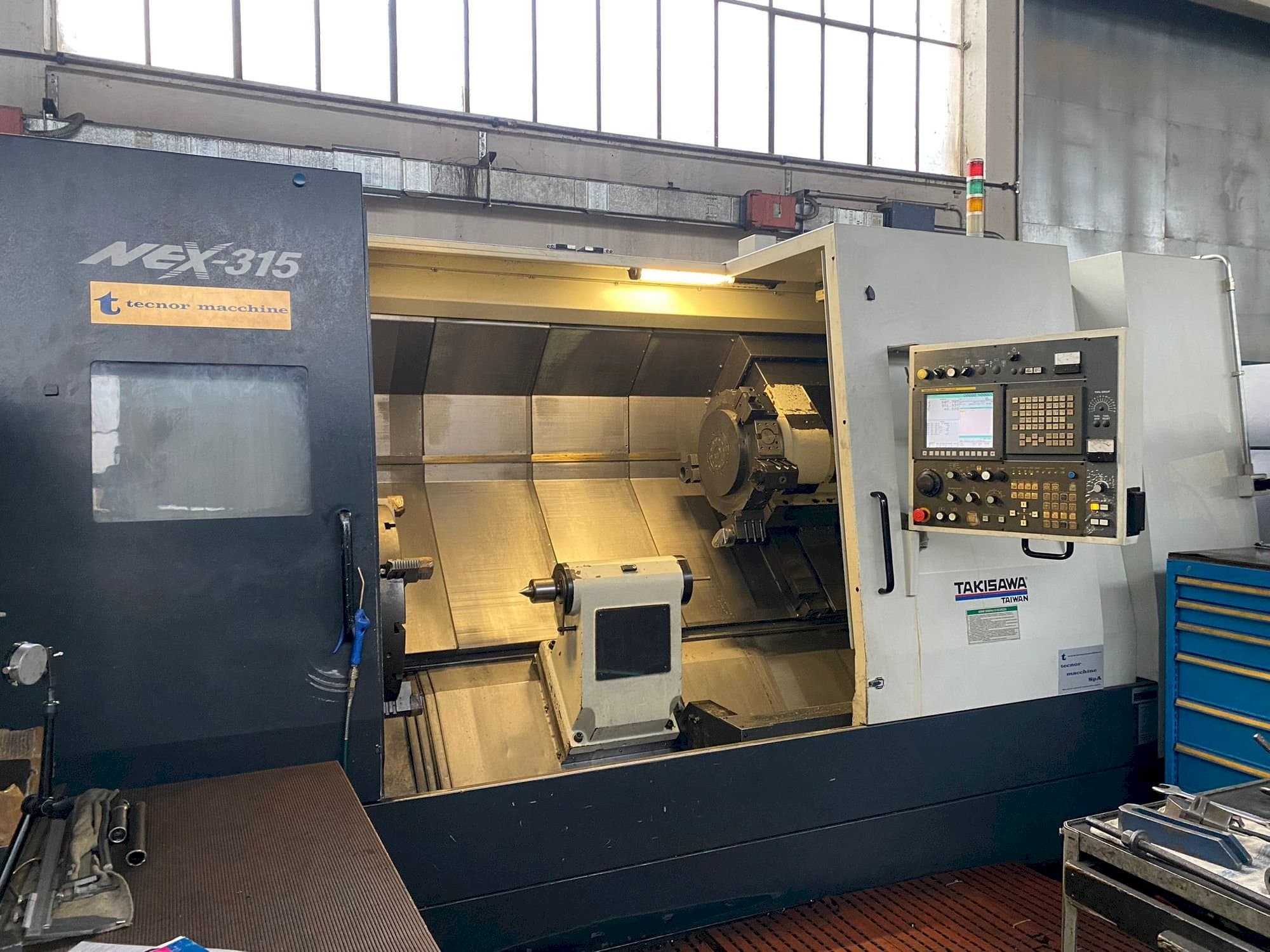

Takisawa - NEX-350IT-TUR-TAK-2011-00002

Voordelen van de machine

Kwalitatieve Machine-voordelen

• Aantal gereedschappen op de revolver: 12
• Diameter boorstang: 50
• Aanvoersnelheid x-as: 16 m/mm y-as aanvoersnelheid: 16 m/mm z-as aanvoersnelheid: 20 m/mm
• Achterklauwenslag: 1600 mm diameter spanklauw: 150 mm spanklauw taper: mt#5 spindelslag: 120 mm
• Numerieke besturing (cn) type besturing en kenmerken: zie details in par. 2. 3. 1 elektrische voeding *1 elektrische voeding: 400 vac ±10% 3f+pe frequentie: 50+60 hz spanning stuurcircuit: 24 vdc geïnstalleerd vermogen: 59 kva
• Motoren *1 spindelmotor: 30/37 kw rotatiegereedschap spindelmotor: 5. 5/7. 5 kw b-as servomotor: --- x-as servomotor: 4. 0 kw y-as servomotor: -- kw z-as servomotor: 7 kw indexeringsmotor: 1. 2 kw motor hydraulisch torentje: 1. 5 kw motor smeersysteem: 0. 004 kw motor koelsysteem: 0. 4 kw
• Pneumatische toevoer: 0. 6 ÷ 0. 8 mpa aanvoertemperatuur: 5 ÷ 40 °c zonder vaste residuen werkdruk: 0. 5 mpa benodigde debiet: 10 liter/min
• Tankinhoud *1 hydraulisch aggregaat: 40 liter koelsmeermiddeltank: 230 liter smeermiddelregeleenheid: 2 liter bereikwissel: 4 liter

Technische voordelen van de machine

• Maximale rotatiediameter: 820 mm
• Maximale draaibare diameter: 620 mm
• Maximale draaibare lengte: 1510 mm
• Maximale staafdiameter: 105 mm
• Binnendiameter aslager: 160 mm
• Meer informatie over storingen in het werkgebied en gereedschap par. 2. 4. 2
• Doorlaatdiameter staaf: 117 mm
• Zelfcentrerende / spantang technische kenmerken: zie waarde voorwoord van deze handleiding
• Gereedschapskoepel: type revolver: 12t, rotatiesnelheid: 24000 rpm
• Hoogte gereedschapsstang: 32
