Quaser MV 184E

Foto Gallerij

Quaser - MV 184EDE-MIL-QUA-2009-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines

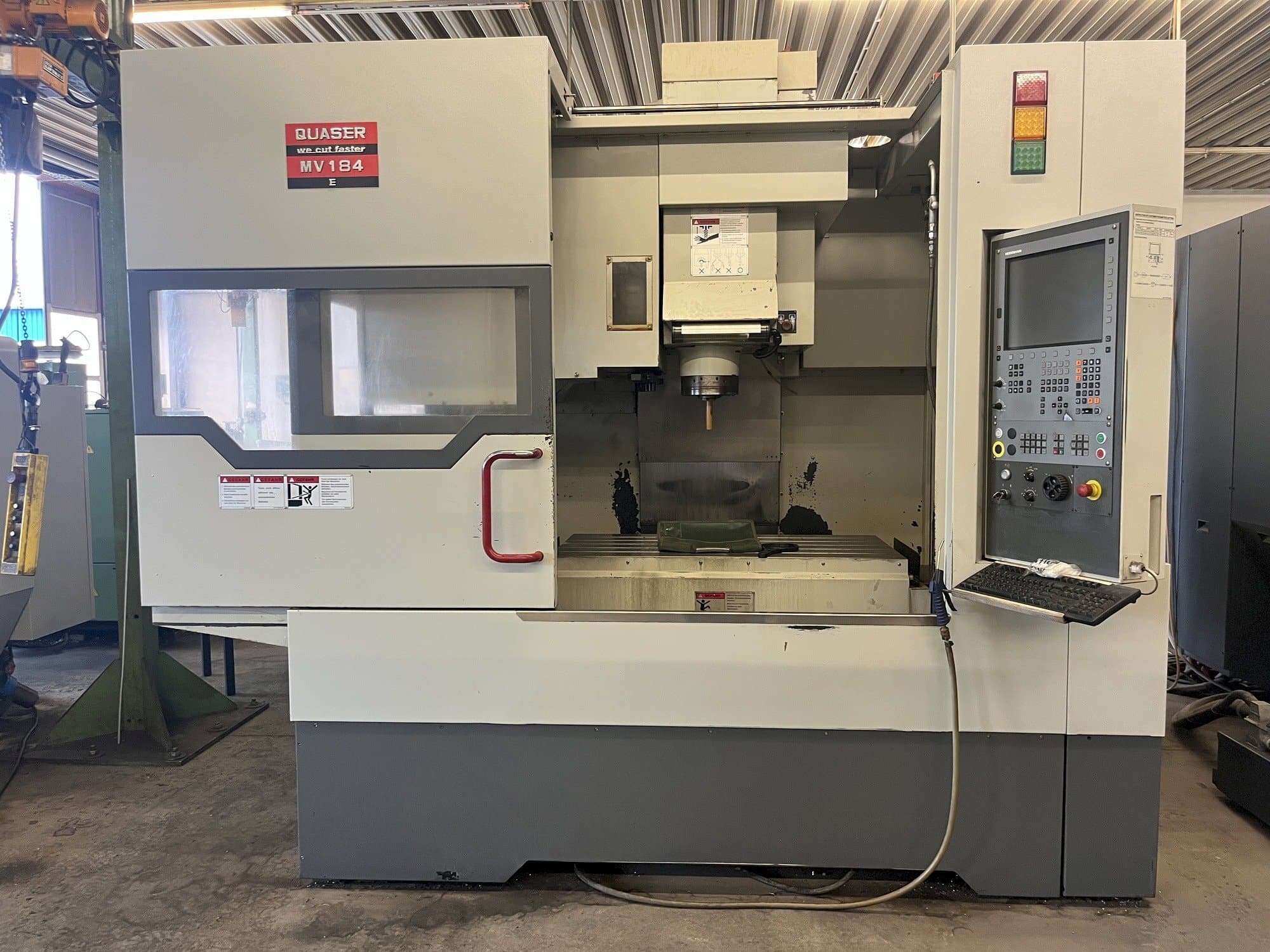

Quaser MV 184E verticaal machinecentrum

Toon in de originele taal

Deze Quaser MV 184E Verticaal Machine Centrum is geproduceerd in het jaar 2009. Hij is uitgerust met een Heidenhain iTNC 620 besturingseenheid en heeft 3. De machine heeft een spindelsnelheid van 30 - 12000 tpm.

Overzicht

merk: Quaser
jaar: 2009
MODEL: MV 184E
productie-uren: 0
toepassingstype: Frezen
Vestiging: Duitsland
machinetype: Verticaal bewerkingscentrum
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - Quaser MV 184E

Algemene gegevens

Lengte metingen: 2820 mm
Diepte metingen: 2920 mm
Hoogte metingen: 2860 mm
Gewicht van de machine: 6790 kg

Besturingseenheid

Model: iTNC 620
Merk: HEIDENHAIN

Hoofdaandrijving

Toerentalbereik spindel: 30 - 12000 1/MIN
Motorvermogen spindel: 17 kw
Aantal assen: 3

Beweging

X-as Beweging: 1020 mm
Y-as Beweging: 610 mm
Z-as Beweging: 610 mm

Tafel

Buiten lengte: 1200 mm
Buiten breedte: 600 mm
Tafelbelasting: 7 kg

Extra informatie

Aanvullende uitrusting

Spanentransporteur

Voordelen van de machine

Kwalitatieve Machine-voordelen

Koelsysteem voor hoofdspil met afzonderlijk 100 1-oliekoelcircuit en luchttoevoer voor hoofdmotor
Kogelomloopspindels diam. 45 mm
Gereedschapshouders volgens din 69871 (bt 40 oplion), gereedschapspanbouten volgens din 69872 (iso) 7388 optie)
Spaanafvoer, bestaande uit 2 schroeftransporteurs en sptllsyslem in het werkgebied, evenals schraperbandtransporteur
Koelvloeistoftank met een capaciteit van 300 l
Overstromingskoeling, met 12 verstelbare uitlaatmondstukken in een ring op de spilneus, transportcapaciteit 60 1/min bij 2 bar palronfilter 80 µ voor spanen spoelen en overstromingskoeling
Interne koelmiddeltoevoer met grundfoss pomp 20 bar. 251/min, incl. Patronenfilter 25 µ
Spanen spoelen met grundtoss pomp 60 1/min bij 2 bar, roestvaststalen spanenbakken in de werkkamer
Volledig beveiligde werkruimte met grote kijkdeuren (deuropening 900 mm) en 2 werkgebiedlampen, evenals een machinestatuslampje
Blaaslucht, extern. Voor droge verwerking

Technische voordelen van de machine

Interne koelmiddeltoevoer 20 bar
Aantal gereedschappen in het magazijn 30 stuks
Gereedschapshouder sk 40
Gereedschapwisselaar met dubbele arm en 30 opslaglocaties
Groot gedimensioneerde lineaire geleidingen in alle assen
Zeer dynamische digitale voedingsaandrijvingen met 6800 n (z 13900 n) asvermogen
Computergeoptimaliseerde, zware machinebehuizing van zwaar geribbeld gietijzer
Snelle verplaatsing 32 rnlmin (z ;24 mlmin), versnelling {x/y/z) 3/3 /3 m/sec'.
Koppel 108 nm
Siemens-weiss hoofdspil sk 40, geschikt voor standaard opspanmiddelen en gereedschappen met opspansysteem

Extra informatie

Spuitpistool voor koelvloeistof. - Twee-kleuren lak in lichtgrijs/grijs. - Glazen schalen voor X-. Y- en Z-as (HDH) inclusief overdruk om vervuiling van het directe meetsysteem te voorkomen. - Automatische centrale smering voor de kogelomloopspillen. - Quaser bewerkingscentra voldoen aan de CE-normen.

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
