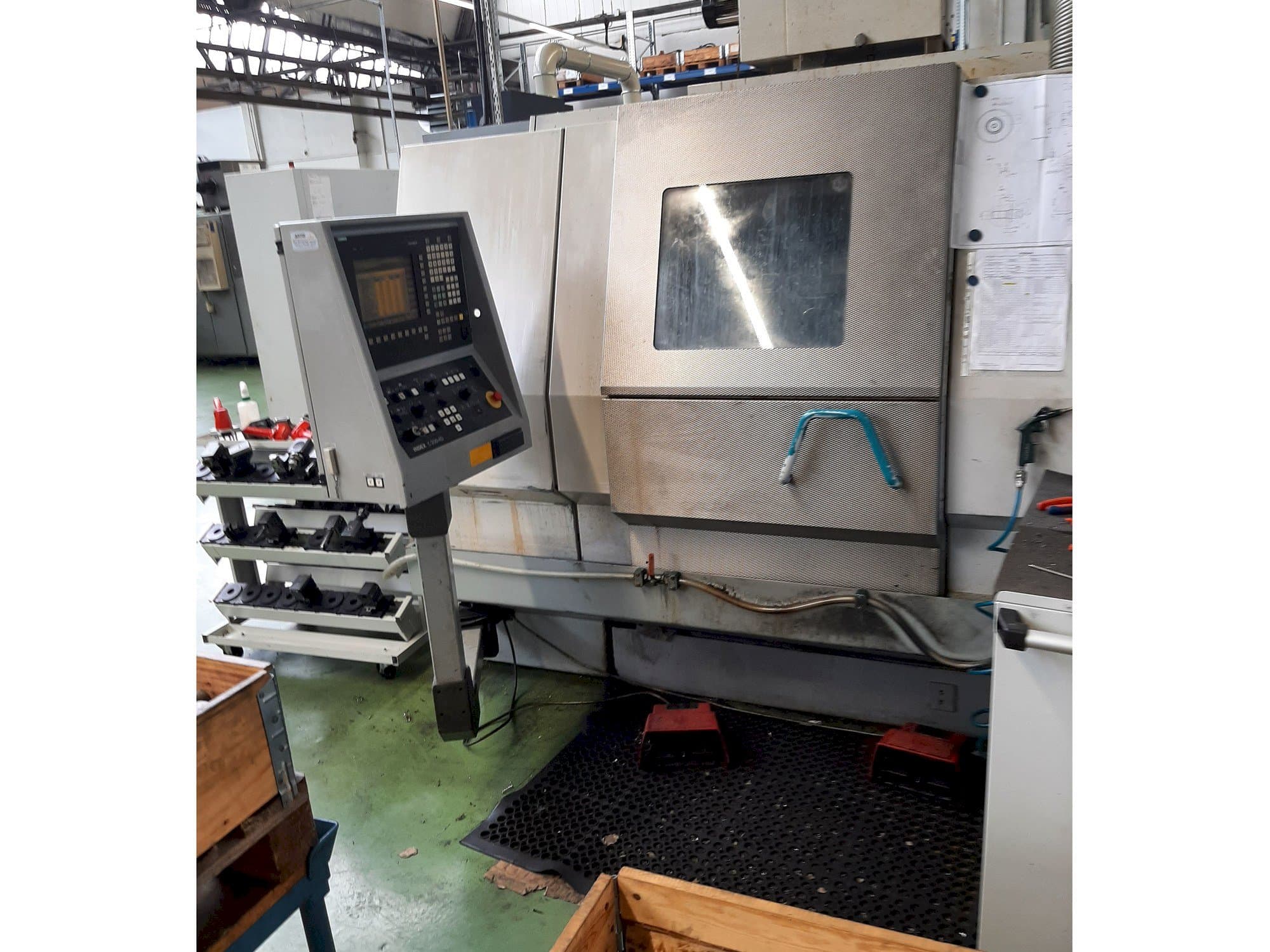

Deze Index G200 draaibank werd in 2002 in Duitsland vervaardigd. Zij is uitgerust met een SIEMENS SINUMERIK besturingseenheid. Deze machine valt op door zijn spiltoerental tot 5000 omw/min en een materiaaldoorlaat van 60 mm.

Overzicht

merk: Index
jaar: 2002
MODEL: G200
toepassingstype: Draaien
Vestiging: Duitsland
machinetype: Horizontale draaimachine
beschikbaarheid: Verkocht
merk bedieningseenheid: SIEMENS

Technische Informatie - Index G200

Algemene gegevens

Gewicht van de machine: 4800 KG

Besturingseenheid

Model: SINUMERIK
Merk: SIEMENS

Hoofdaandrijving

Toerentalbereik spindel: 5000 1/MIN
Motorvermogen spindel: 100/40 % ED KW 20/29
Gereedschap taper: D60
Slag: 20 mm

Beweging

X-as Voedingskracht: 5000 n
X-as Snelle verplaatsing: 20 m/min

Media

Elektronische hoofdverbinding: 400 v 50 hz
Vermogen opname: 41 kw
Interne koeling: Ja

Aanvullend Materiaal

- Bar feeder is niet inbegrepen in de leveringsomvang
- De levering omvat de werktuigmachine samen met spanentransporteur, hogedrukkoelvloeistofsysteem, filtersysteem (vlies) en onderdelentransporteur.
- De gemonteerde gereedschapshouders blijven op hun plaats

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - As x/z werkslag 120 / 400 mm; werkslag 105 / 400 mm
- - Kastmassa 440 kg
- - Spilkop toelating ad 140 mm, id 85 mm
- - Materiaal doorlaat max. Mm 60; voorste lagerdiameter 100 mm; regelbare driefasige aandrijving
- - Motor met holle as: koppel nm 95/140
- - Hoofdspiluitlijning en omschakelinrichting d42/d60/d65, schaalverdeling 2. 5 graden via indexeringsschijf
- - Holle klemcilinder d60/20 voor spantang en klemming op de hoofdspil, hydraulisch bediend, inclusief bewaking einde spanslag
- - Trek- drukkracht ( 57 cm2 ) max 45 kn
- - 1-klem-druk-inrichting voor klemcilinder op de hoofdspil, instelbereik 10 tot 80 bar, afgesteld op de maximaal toelaatbare klemkracht van het spanmiddel of de drukbuis
- - Telspindel d60; spilkop toelating ad 140 mm, id 85 mm
Kwalitatieve Machine-voordelen.:
- - Telspindel werkslag 445 mm; ijlgang 22. 5 m/min
- - Slede aangedreven in z-richting via ac-motor en kogelomloopspindel d=32 mm, asaandrijving beveiligd door overbelastingskoppeling.
- - In werkstand wordt de schuif door de wisselstroommotor tegen de aanslag
- - Meetsysteem in glasweegschaal met z-as
- - Vermogen op de tegenspil: vermogen bij 100/40 % ed 13/22 kw; koppel 61/105 nm
- - Kruisslede 1 - x/z, met interne koelmiddeltoevoer en afsluitklep
- - Afsluitklep, draaiend via ac motor, kogelschroeven d = 32 mm,
- - Asaandrijvingen beveiligd door overbelastingskoppelingen, gewichtscompensatie in x-as
- - Meetsysteem x-as glazen schaalverdeling z-as staaf-encoder
- - Revolver met 14 stations op dwarsslede 1; gereedschap montagegaten voor cilinderschacht din 69880 - 25x48 mm, gepositioneerd d. M. V. Vooroverbrenging, hydraulisch vergrendeld

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
