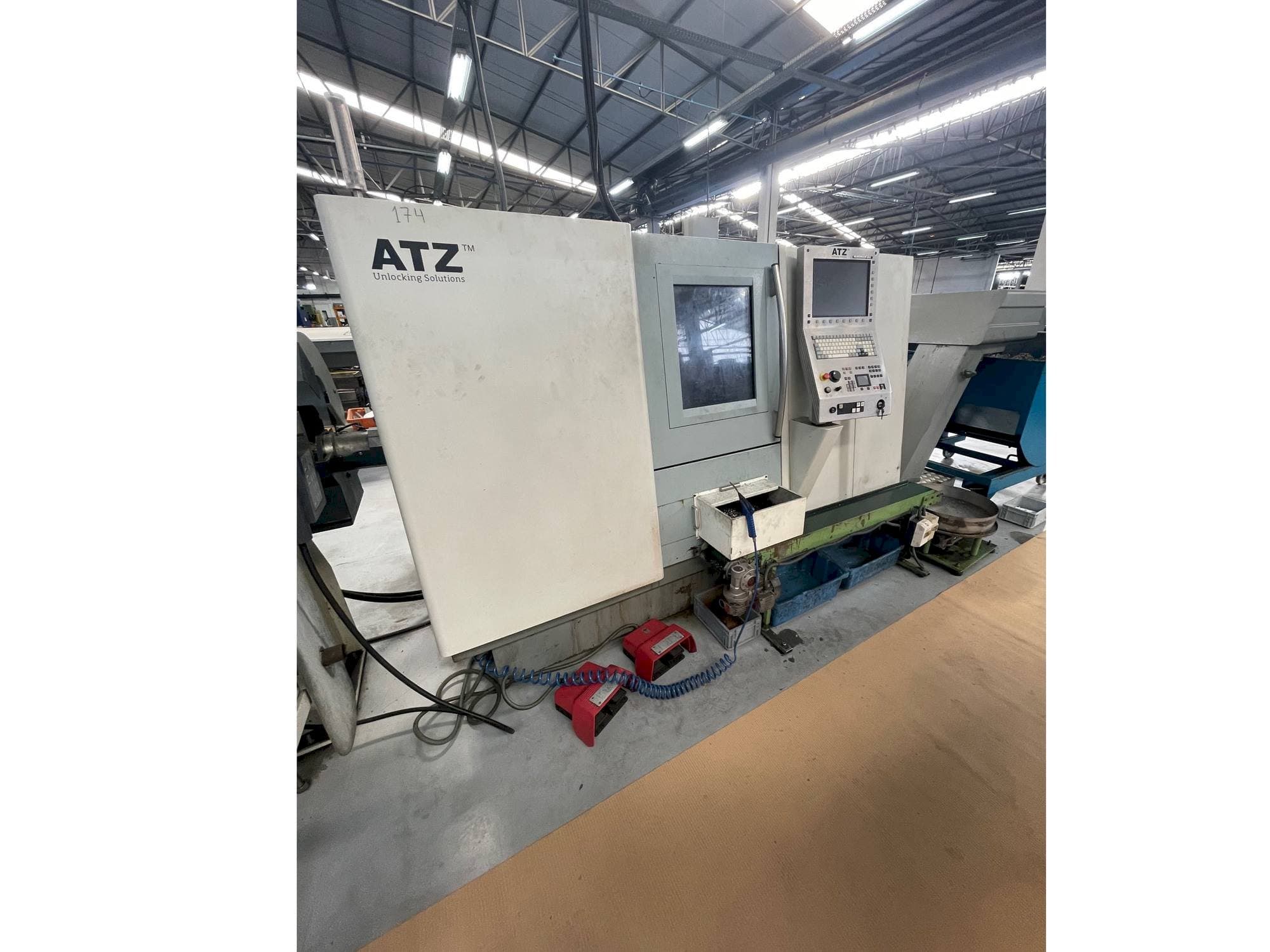

Vooraanzicht van Gildemeister CTX 310 V6 machine

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

Gildemeister CTX 310 V6

Foto Gallerij

Gildemeister - CTX 310 V6PT-TUR-GIL-2006-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Gildemeister CTX 310 V6 draaibank

Toon in de originele taal

Deze Gildemeister CTX 310 V6 draaibank is gebouwd in 2006 in Italië. Hij wordt aangestuurd door een Heidenhain PLUS IT besturing en heeft 4 assen. De machine heeft een hoofd- en subspillensnelheid van 6000 rpm, en is in perfecte staat.

Overzicht

merk: Gildemeister
jaar: 2006
MODEL: CTX 310 V6
toepassingstype: Draaien
Vestiging: Portugal
machinetype: Horizontale draaimachine
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - Gildemeister CTX 310 V6

Algemene gegevens

Gewicht van de machine: 3950 kg

Besturingseenheid

Model: PLUS IT
Merk: HEIDENHAIN

Hoofdaandrijving

Toerentalbereik spindel: 6000 1/MIN
Motorvermogen spindel: 12 kW
Aantal assen: 4

Beweging

X-as Beweging: 140 mm
X-as Voedingskracht: 4,5 kN
X-as Snelle verplaatsing: 24 m/min
Y-as Beweging: 80 (+/- 40) mm
Y-as Voedingskracht: 9,0 kN
Y-as Snelle verplaatsing: 12 m/min
Z-as Beweging: 450 mm
Z-as Voedingskracht: 4,5 kN
Z-as Snelle verplaatsing: 30 m/min
C-as Beweging: 360° MM
C-as Snelle verplaatsing: 100 / 2: 200 min/-1

Gereedschap

Aantal stations: 12
Gereedschapshouder: VDI 30

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - Draaidiameter max. 246 mm
- - Draaallengte max. 445 mm
- - Afstand tussen spindels 665 mm
- - Middenhoogte 365 mm
- - Grootste rondgang over bed 500 mm
- - Zwenk-dia. Over traversegeleiding 375 mm
- - Standaard draaidiameter. 170 - 210 mm
- - Max. Koppel 115 nm - c-as 0,001 °
- - Spindellagerdiameter 100 mm - spindelboring 73 mm
- - Max. Bruikbare staafdiameter 50 mm
Kwalitatieve Machine-voordelen.:
- - Max. Snelheid subspil 6. 000 min/-1, vermogen - subspil 7,5 kw, max. Koppel 48 nm
- - Subspil z2 440 mm
- - Gereedschapsschacht 20 x 20 mm
- - Max. Snelheid aangedreven gereedschapsstations 4. 000 min/-1, vermogen - aangedreven gereedschapsstations 3,3 kw, max. Koppel 16 nm
- - Sneldraaiende subspil z2 30 m/min
- - Toevoerkracht subspil z2 4,0 kn, totaal benodigd vermogen 32 kva

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
