EMAG VSC 500

Foto Gallerij

EMAG - VSC 500DE-TUR-EMA-1998-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

Toon in de originele taal

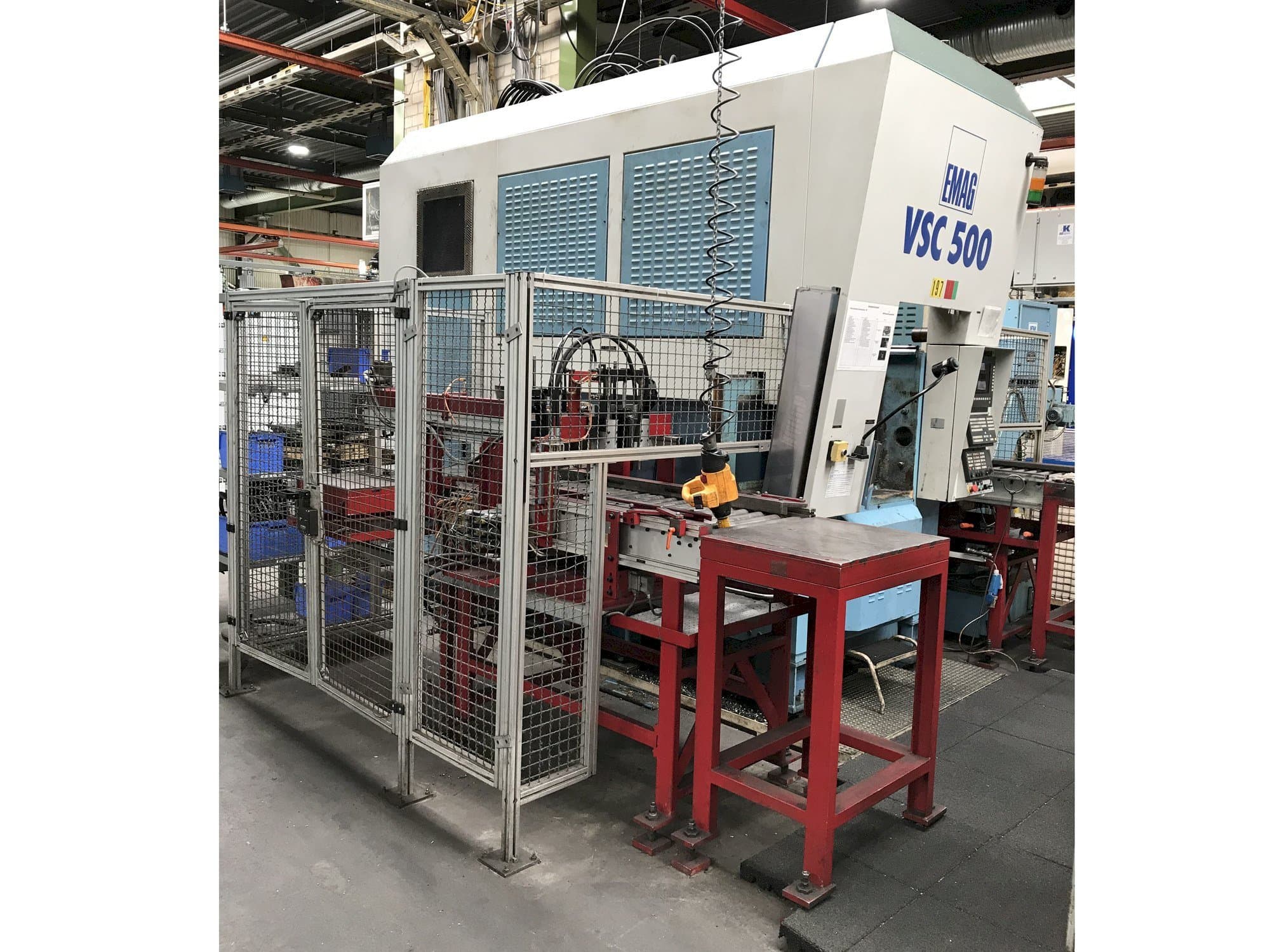

Deze EMAG VSC 500 draaibank is gemaakt in 1998. Hij wordt bediend met een besturingseenheid SIEMENS Sinumerik 840 D met 14'' display. Deze 2-assige machine kan werken met een spiltoerental tot 3400 rpm en een zwenkdiameter van 520 mm.

Overzicht

merk: EMAG
jaar: 1998
MODEL: VSC 500
toepassingstype: Draaien
Vestiging: Duitsland
machinetype: Verticaal draaien
merk bedieningseenheid: SIEMENS

Technische Informatie - EMAG VSC 500

Algemene gegevens

Lengte metingen: 1800 MM
Diepte metingen: 4050 mm
Hoogte metingen: 4250 MM
Gewicht van de machine: 12000 KG

Besturingseenheid

Model: Sinumerik 840 D
Merk: SIEMENS

Hoofdaandrijving

Aantal spindels: 1
Toerentalbereik spindel: 3400 1/MIN
Motorvermogen spindel: kW 71
Gereedschap taper: DIN 55026 size 11
Aantal assen: 2

Beweging

X-as Beweging: 1000 MM
X-as Voedingskracht: 18 kN
X-as Snelle verplaatsing: 45 m/min
Z-as Beweging: 400 MM
Z-as Voedingskracht: 18 kN
Z-as Snelle verplaatsing: 30 m/min

Media

Elektronische hoofdverbinding: 400 V 50 Hz
Spaantransportband: Ja

Extra informatie

Voordelen van de machine

Kwalitatieve Machine-voordelen

Cilindrische schacht din 69880 12-voudige schacht Ø 50 mm
Stuurspanning - gelijkstroom 24 v
Stuurspanning - wisselstroom 230 v
Diameter werkstuk 440 mm
Werkstukhoogte 250 mm
Uitloophoogte 1250 mm
Afmetingen (met automatisering): lengte 4500 mm; breedte 4000 mm; hoogte 4250 mm

Technische voordelen van de machine

Besturingseenheid met geïntegreerde plc-s7-300
Klauwplaat diameter 500 mm
Zwenk diameter 520 mm
Laadtijd 8-12 sec
Spindellager -Ø voor 160 mm
Driefasenmotor 40% ed 45 kw
Volle kracht vanaf spiltoerental 900 omw/min
Maximumkoppel 480 nm
Koppel 40% ed 750 nm
Kogelomloopspil in x en z 50 mm

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
