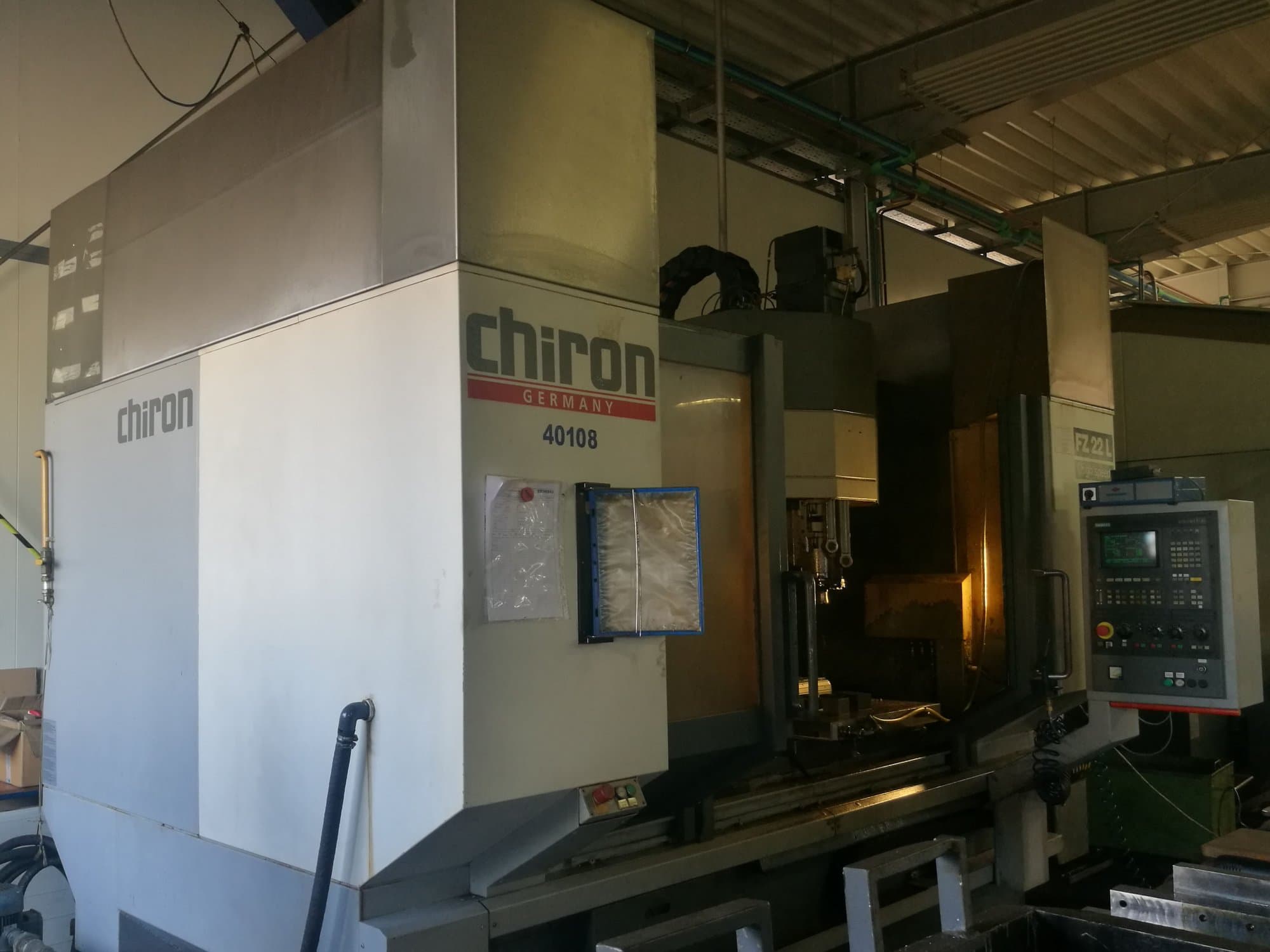

Recht aanzicht van Chiron FZ 18L machine

Bedankt voor uw bezoek

Deze machine is onlangs verkocht. Bekijk vergelijkbare beschikbare machines of stuur ons een aanvraag.

Bekijk alle soortgelijke machines

Bekijk soortgelijke machines

CHIRON FZ 18L

Foto Gallerij

CHIRON - FZ 18LHR-MIL-CHI-1996-00002

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
Chiron FZ 18L Verticaal bewerkingscentrum

Toon in de originele taal

Dit Chiron FZ 18L Verticaal Bewerkingscentrum uit 1996 werd in Duitsland vervaardigd en heeft sindsdien een productietijd van ongeveer 55000 werkuren. Deze snelle en goed onderhouden machine, die wordt bestuurd door een SIEMENS SINUMERIK 810 regeleenheid, heeft in het verleden voornamelijk met aluminium en titanium gewerkt.

Overzicht

merk: CHIRON
jaar: 1996
MODEL: FZ 18L
productie-uren: 55000
toepassingstype: Frezen
Vestiging: Kroatië
machinetype: Verticaal bewerkingscentrum
merk bedieningseenheid: SIEMENS

Technische Informatie - CHIRON FZ 18L

Algemene gegevens

Lengte metingen: 5665 mm
Diepte metingen: 3160 mm
Hoogte metingen: 3000 mm
Gewicht van de machine: 7200 kg

Besturingseenheid

Model: SINUMERIK 810
CNC Hoofdtaal: German
Merk: SIEMENS

Hoofdaandrijving

Aantal spindels: 1
Toerentalbereik spindel: 10500 1/min

Beweging

X-as Beweging: 2000 mm
Y-as Beweging: 400 mm
Z-as Beweging: 425 mm

Tafel

Buiten lengte: 2300 mm
Buiten breedte: 400 mm

Media

Elektronische hoofdverbinding: 400 V / 50 Hz
Vermogen opname: 50 kVA
Spaantransportband: Ja
Interne koeling: Ja

Extra informatie

Aanvullende uitrusting

Automatische gereedschapswisselaar met 36 gereedschapssleuven
Roterende eenheid Piesler GRT160
Spaantransportklopper

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
